1997年11月17日
高画質で新機能を搭載した
高さ8mの高所の観察が可能なポールカメラ「OH-PC80」
管内検査用パイプカメラ「OH-PT250」

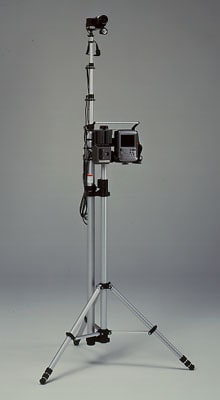

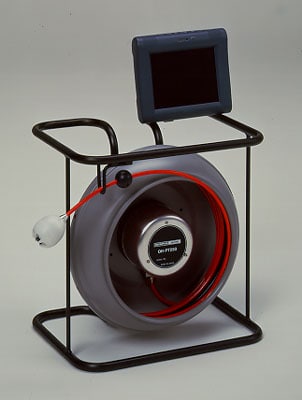

「OH-PC80」 「OH-PT250」
「OH-PC80」 「OH-PT250」
これら2つの商品は、機械装置や配管の内部などの観察を行う工業用内視鏡の領域を超えて、より高い所、より遠い所の観察領域へと拡大できる様に開発しました。
この度発売する「OH-PC80」は、ポール先端に取り付けた8mmビデオカメラで、高さ8mまでの高所の映像をキャッチし、モニター観察、録画記録が可能で、高速道路・鉄道の橋梁や、高所のプラント内配管などの検査が行えます。これにより、高所へ昇っての点検作業が不要となり、携帯性にも優れ、移動も容易であるため、一人で安全に効率良く点検を行うことができます。
また、「OH-PT250」は外部から直接観察のできない管内内部を観察できるシステムで、コントロールユニットを一体化した小型・軽量のケーブルドラムを現場に設置することで、電源スイッチ1つの操作により容易に観察できます。また、先端部は前面ガードによりカメラと照明は保護され、フィラメントレスの蛍光灯照明の採用と併せて耐衝撃性とローコスト化が図られています。さらに、電源は屋外の使用を重視しACアダプターに加えて、自動車のシガーライターやDC12Vバッテリーにも対応しています。
主な特長
OH-PC80
  1. 高さ8mの高所の観察が可能
    先端にCCDカメラをセットした伸縮式ポールは、2m弱から最高8mの範囲内で7段の高さ調整が行え、はしごや脚立などを使わずに、1人で安全かつ手軽に高所の観察が可能です。

  2. 最高36倍までアップできるズーム機構搭載
    CCDカメラは光学式ズーム12倍に加えて、デジタル方式で24倍、さらに1.5倍瞬間デジタルズームを搭載し、最高36倍までアップできます。さらに、オートフォーカス、デジタルアクティブ方式の手振れ補正機構も内蔵し、簡単に画像を捉えることができます。

  3. 手元のコントロールユニットで集中制御
    CCDカメラのズーム、照明に加えてカメラの上下の向きを手元で集中コントロールでき、さらにポールを回転させることにより、全方向の観察が行えます。また、コントロールユニットには4.7インチ液晶モニター、Hi8方式のビデオカメラを内蔵し、画像観察、高画質記録に加えて記録した画像の確認やさらには録音も行えます。

  4. 屋外現場での使用が可能
    ポール先端にはスプリングロッドを採用し、橋梁点検などでカメラを天井にぶつけない様に工夫され、またこのロッドを天井に押し当てることにより、風による画像の揺れを抑えることができます。さらに、照明用小型カメラライト、液晶モニターに装備されるサンフード、カメラの防水機能や上下駆動部・コントロールユニット(レインカバー併用)の防雨対策等を施し、様々な条件下での観察を可能にしています。加えて、リチウムイオンバッテリーの使用で最大約3時間のバッテリー駆動が可能で、電源のない現場でも安心して作業が行えます。

  5. 優れた携帯性
    2つのキャリングバックに収納しても、質量約13kg、長さ153cmと小型軽量なため乗用車に積載でき、現場へ1人で持ち運びが可能です。

  6. 下部点検も可能
    ポールは専用三脚に逆付けでき、床下やマンホール内などの下部点検も楽な姿勢で行えます。

OH-PT250
  1. 長さ25mを実現
    当社の工業用内視鏡製品として、最長の25mを実現しました。先端部には、超小型カラーCCDカメラと蛍光灯照明を採用し、高解像化とローコスト化の両立が図られています。

  2. 耐衝撃性に優れたカメラヘッド
    先端部外径φ63mmで交換可能な前面ガードにより、カメラと照明は保護され、フィラメントレスの蛍光灯照明の採用と併せて優れた耐衝撃性を実現しました。さらに、カメラヘッドは防浸形防水構造で水深1mまでの使用も可能です。

  3. 優れた挿入性
    カメラケーブルの柔軟性を途中で変えることにより、管内への押し込み性能と曲管通過性能を両立させました。配管内径φ75mm以上の曲管を通過できます。

  4. 小型軽量のケーブルドラム
    コントロールユニットを一体化したケーブルドラムは小型化とともに質量約10kgと軽量化が図られ、可搬性に優れています。

  5. 簡単操作を実現
    電源ケーブルとモニターケーブルを接続し、電源スイッチ一つの操作により使用可能です。オプションの液晶モニターをケーブルドラムのフレームに取り付けることも可能で、現場でのセット時間の短縮化が図られています。また、明るさは電子シャッターにより自動制御、色は蛍光灯照明に合わせて最適化されています。

  6. 屋外での使用を重視したワイドDC12V設計
    電源はACアダプターに加えて、自動車のシガーライターやDC12Vバッテリーが使用可能なようにDC10V～15Vの範囲で作動できる設計になっています。液晶モニターなどへのDC12V供給も可能です。
ポールカメラ「OH-PC80」の主な仕様
カメラ 照明 カメラライト(6.5V　0.7A電球)
ユニット ズーム倍率 光学式12倍、デジタルズーム併用24倍
　　　(瞬間ズーム最大36倍)
首振り 上下各90°(過回転防止ストッパー付)
防水性 カメラヘッド部：防水(JIS7級／水深1m)
駆動部：防雨仕様
耐衝撃性 スプリングロッド機構付(カメラ破損防止、振れ防止対応)
コントロールユニット モニタサイズ 4.7インチカラー液晶(11.5万画素)サンフード付
録画 Hi8／8ミリ方式による録画・再生(120分テープで2時間)
防水性 防雨仕様(防雨カバー併用時)
コントロール機能 カメラ部上下電動駆動、ズーム、ライトON/OFF
TVチューナー VHF／UHF(アンテナ内蔵)
ポールユニット 伸縮長 最大：地上から8m　収縮時：1.5m
材質 アルミ
回転 手元で360°自在に調整可能
構成 三脚部とポール部の分離可能
質量 組立時 約10Kg
収納寸法 キャリングバック収納時 カメラ及びコントロールユニット用：約W52cm×H28cm×D26cm／約6kg(ナイロン製)
ポールユニット用：約W153cm×H26cm×D26cm／約7kg(ナイロン製)
電源 バッテリー リチウムイオンバッテリー2個(コントロールユニットに装着)
使用時間 最大約3時間連続使用可能(使用条件などで短くなります)
使用環境 温度 0°～40°C
湿度 20～75％
標準付属品 ビデオカメラ用 バッテリーパック、ACアダプター兼充電器、ショルダーストラップ
専用付属品 バッテリーパック(2個)、専用充電器、カメラライト他
パイプカメラ「OH-PT250」の主な仕様
カメラ 視野角 90°(画面対角上)
光学系 視野方向 直視
観察深度 10mm～∞(焦点調整方式)
照明方式 蛍光灯照明(インバーター式高周波点灯)
明るさ調整方式 電子シャッターによる自動調整
挿入部 外径 先端部63mm／軟性部(カメラケーブル)φ8.8mm
有効長 25m
最小曲率半径 R60mm
外装 特殊樹脂チューブ被膜(オレンジ色)
使用温度範囲 0°～40°C／空気中　5°～35°C／水中
使用気圧 1013hPa(1気圧)／空気中
1013hPa～1114hPa(1～1.1気圧)／水中
防水性 防浸形防水構造(水深1m)
ケーブルドラム
(コントロールユニット一体型)		 ドラム部 寸法：φ230mm　材質：成形樹脂　色：グレー
フレーム部 W480mm×H480mm×D350mm
映像出力信号 NTSC方式(PIN)2系統
電源 DC12V(作動可能電圧DC12V～DC15V)
最大消費電力 約15W(カメラ、蛍光灯)
出力電源 1系統(液晶モニター用)　DC12V／1.75A(MAX)
防水性 防雨仕様(ケーブルドラムを倒した状態)
質量 約10kg(カメラケーブルを含む)
ACアダプター 電源 AC90V～264V(50／60Hz)
最大消費電力 15VA(約15W)
出力電源 DC12V／3A
その他 標準付属品 ACアダプター、カーバッテリーコード(5m)
ヒューズ、ビデオケーブル(PIN-PIN／2m)
付属品収納ケース
オリンパス光学工業株式会社は、2003年10月1日をもってオリンパス株式会社と社名変更いたしました。
  • 本リリースに掲載されている内容は、報道関係者向けに発表した情報です。
  • 掲載内容は、発表日現在の情報であり、ご覧になっている時点で、予告なく情報が変更（生産・販売の終了、仕様、価格の変更等）されている場合があります。
  • 掲載されている社名、製品名、技術名は各社の商標または登録商標です。
