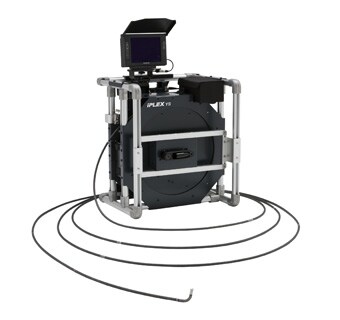

オリンパス株式会社（社長：菊川 剛）は、先進機能によって使いやすさを高めた、スコープ挿入部が超長尺30mの工業用ビデオスコープ「IPLEX YS」を2010年11月10日から世界同時発売します。

工業用ビデオスコープ「IPLEX」シリーズは、航空機のエンジンやプラント設備、ビルやマンションの各種配管など、メンテナンスの現場で使用される非破壊検査機器です。検査者は、わずかな隙間からビデオスコープを挿入して肉眼で見るのと同じように観察できるため、誰もが理解しやすく、リアルタイムで状況を判断できます。
今回発売する「IPLEX YS」は、「IPLEX」シリーズの新しいラインアップとなる超長尺タイプのビデオスコープです。スコープ先端の湾曲（首振り）がかかりにくい、照明光量が弱い、画面から天地方向を把握できないなど、従来の長尺スコープの弱点とされていた部分を、空気圧湾曲や世界初^※1のレーザー光源など先進機能を搭載することで克服しました。

発売の概要

製品名	発売日
工業用ビデオスコープ「IPLEX YS」	2010年11月10日

主な特長

1. 空気圧によって湾曲（首振り）操作を可能にした30mの超長尺ビデオスコープ
2. 世界初^※1レーザーダイオード光源搭載による明るい照明光で、大空間検査に威力を発揮
3. 上下左右方向を検知する重力センサーなど、超長尺検査を快適にするさまざまな最新技術を搭載

主な特長の詳細

1. 空気圧によって湾曲（首振り）操作を可能にした30mの超長尺ビデオスコープ
空気圧によって先端部を湾曲させる機構を採用したことで、30mの超長尺ビデオスコープでも自在な湾曲操作を実現しました。また、短尺用途においても、検査に必要な長さだけを本体ドラムから引き出して湾曲操作を伴った観察を可能にしました。

2. 世界初^※1レーザーダイオード光源搭載による明るい照明光で、大空間検査に威力を発揮
工業用ビデオスコープでは初めて光源にレーザーダイオードを採用しました。直進性を持つレーザー光と専用のライトガイドファイバーの採用により光の減衰を軽減し、先端部で照明光に変換することで、超長尺でも従来^※2の約2倍という明るい照明光を放ちます。いままで見ることができなかった広い空間の検査に有効です。

3. 上下左右方向を検知する重力センサーなど、超長尺検査を快適にするさまざまな最新技術を搭載

1. モニター画面の天地方向を知るための重力センサーと挿入長検知装置（別売オプション）
   スコープ先端に搭載された重力センサーが上下左右方向を検知し、挿入長検知装置が押し込んだ長さを検知します。検知した方向と長さが本体の検査画面モニターに表示されるので、画面に映っている検査部位を把握することができます。
2. スコープ先端洗浄機能
   検査中にスコープ先端の対物レンズに付いたほこりや水滴を空気で吹き飛ばす機能を搭載しているので、画面がクリアな状態に保たれます。
3. 機動性を確保するオールインワン設計と小型ガスカートリッジ
   搭載された空気圧湾曲（首振り）機構は、コンプレッサー（工場内圧縮空気）はもちろん、手のひらサイズの専用小型ガスカートリッジでも駆動できます。バッテリー駆動の本体と合わせ、オールインワン設計であるため、移動を伴う検査で機動性を発揮します。

※1	工業用ビデオスコープにおいて（当社調べ。2010年11月10日現在）
※2	当社工業用ビデオスコープ「IPLEX FX（φ6mm 挿入長18mタイプ）」との比較

主な仕様

＜工業用ビデオスコープ＞
スコープ型番	IV88300Y
スコープ外径	φ8.5mm
スコープ挿入部長	30m
スコープ外装	特殊強化加工タングステンブレード
湾曲部湾曲角度（4方向）	60°
＜挿入部＞
湾曲操作	空気圧方式によるジョイスティック湾曲操作
照明方式	レーザーダイオード照明
重力方向検知	観察画像の重力方向を検知
高温感知センサー	2段階高温警告
先端部レンズクリーニング機能	エア吹き付け方式による水滴、埃の除去
＜メインユニット＞
外形寸法（W×H×D）	472mm×522mm×380mm　（突起部含まず）
質量	約26kg
液晶モニター	6.5型全天候型液晶モニター
電源	DC駆動：専用バッテリー14.8V（2時間駆動） AC駆動：100V～240V　50/60Hz（標準ACアダプター接続による）
エア供給方式	小型CO2カートリッジまたはエアコンプレッサー
入出力端子	映像出力	BNC×1、Sビデオ端子×1
	マイク入力	φ3.5mmモノラルミニジャック
	USB端子	A端子
	拡張用端子	AUX端子
＜画像処理機能＞
ズーム/明るさ調整機能	3倍デジタルズーム、9ステップデジタル明るさ調整、5ステップ画像コントラスト調整
ゲイン調整機能	独自の明るさバランス技術WiDER機能付き4ステップゲイン調整
露光時間調整	1/2秒～1/30000秒
カラー強調機能	モノクロモードまたは原色強調
＜画像記録機能＞
記録メディア	CFカード（1GBCFカード標準付属、4GBまでの当社推奨カード） USBフラッシュメモリー（当社推奨フラッシュメモリー）
内蔵メモリー	1GB
情報付加機能	日時、最大30文字までのタイトル文字を画像に重畳可能。さらに、イメージノートパッドにより最大10項目までの文字情報の入力、画像貼り付けが可能。
サムネイル画像表示	記録画像を9分割でサムネイル表示可能
静止画記録	解像度	NTSC：640×480
	記録方式	JPEG圧縮（Exif2準拠）：高画質（HIGH）／標準画質（STD） ※ステレオ光学アダプター選択時にはJPEG圧縮（Exif2準拠）の高画質（HIGH）または無圧縮TIFF方式（TIFF-YC）で記録
動画記録	解像度	NTSC：320×240/640×480
	記録方式	AVI M-JPEG形式（圧縮率固定） ※直前に記録した動画に追記することが可能
音声記録	記録方式	WAV方式（最大60秒、時間内中断可）
＜ステレオ計測機能＞
2点間計測	指定した2点間の距離を算出
線基準計測	2点間を結んだ仮想線から任意のポイントまでの距離を算出
面基準計測	3点間を結んだ仮想面から任意のポイントまでの深さ・高さを算出
面積/全長計測	複数点（最大20点）で囲まれた部分の面積 及び 複数点（最大20点）の連結距離を算出
表面形状表示	任意の2点で区切られた直線で切断した場合の表面形状をグラフィック表示
自動欠損計測	指定した2点間にある欠損領域を自動検出し、欠損の幅・深さ・面積を算出
オフセット計測	2点間を結んだ仮想線から任意のポイントまでの距離と、そのポイントを通る仮想線と平行な線を表示する事により、被検体の欠損や腐食など、一定の基準と比較する参考情報として使用可能です
＜使用環境＞
使用温度範囲	挿入部	空気中：-25°C～100°C、水中：10°C～30°C
	挿入部以外の部分	空気中：-10°C～40°C
使用気圧	挿入部	空気中：1013hPa、水中：1013hPa～4052hPa
	挿入部以外の部分	空気中：1013hPa
使用環境湿度	全部位	15%～90%
耐液体性	全部位	マシン油、軽油、5%塩水が付着しても支障ありません。
防水性	挿入部	防水構造です。雨中での使用が可能です。ただし水中でのステレオ計測はできません。
	リモコン部、液晶モニター部	防雨構造です。雨中での使用が可能です。水中では使用できません。
	上記以外の部分	防水、防雨構造ではありません。
