20-7,000倍の倍率と6種の観察方法を瞬時に、かつワンタッチで切り替え可能 解析業務スピードの飛躍的な向上を実現 デジタルマイクロスコープ 「DSX1000」を新発売

2019年6月3日

---

オリンパス株式会社（社長:竹内 康雄）は、科学事業の新製品として、電子部品や金属材料など、さまざまな欠陥の観察や解析に用いられるデジタルマイクロスコープ 「DSX1000」を、2019年6月3日から全世界で発売します。

デジタルマイクロスコープDSXシリーズは、当社が培ってきた光学技術による高い信頼性とデジタル技術による直感的な操作を両立した製品です。電子部品や金属材料など、さまざまなサンプルの観察や計測に用いられています。高度な専門知識を身に付けたり、複雑な操作を覚えたりしなくても、サンプルを置くだけで3D観察から測定、レポート作成までの一連の操作が可能です。

今回は従来の特長を踏襲しながらフルモデルチェンジした「DSX1000」を発売します。幅広い観察倍率をカバーした専用対物レンズのラインアップ拡充や、さまざまな角度から観察できるフリーアングル観察システム、コンソール^*1による直観的なユーザーインターフェースなどを実現しました。これにより、未知のサンプルや不具合を解析する際に発生するトライ&エラーの時間を削減し、解析業務スピードの飛躍的に向上しています。また観察方法もサンプル表面の凹凸を強調する偏射観察と、輪郭を強調するコントラストUP機能を新たに追加しました。ヘッド本体の傾斜角度、ステージ回転角度（±90°）も自由に調節できるため、多種多様なサンプルをあらゆる角度から観察・計測可能です。さらに新開発したアルゴリズムによって従来比約10倍の3D画像取得スピードを実現しています。長年培ってきた光学技術により、全ての倍率で寸法や3次元形状の測定精度を保証し、エビデンスとして活用できる測定結果を提供します。

*1 「DSX1000」を操作する専用のコントローラ。

主な特長

• 20-7,000倍の幅広い観察倍率とフリーアングル観察システムにより、さまざまな解析業務に対応
• 各種対物レンズと多彩な観察方法のワンタッチ切り替えにより、微細な欠陥も瞬時に捉える
• テレセントリック光学系の採用により、全倍率での測定精度保証を実現

主な特長の詳細

1.　20-7,000倍の幅広い観察倍率とフリーアングル観察システムにより、さまざまな解析業務に対応

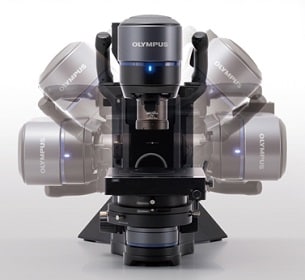

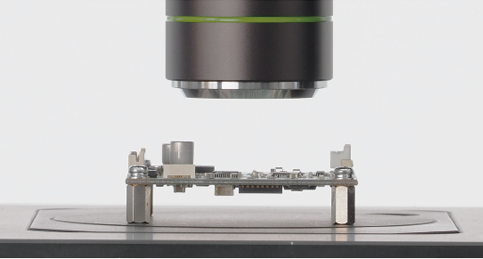

デジタルマイクロスコープ「DSX1000」は8種類の高解像度対物レンズに加えて、新たに超長作動距離対物レンズと高解像度・長作動距離レンズの計7種類の専用対物レンズをラインアップに揃え、20-7,000倍の幅広い観察倍率をたった1台で、高精細に観察できます。また高解像度と長作動距離の両立により、従来諦めていた自動車部品や機械加工部品などの凹凸が大きいサンプルの観察・解析も可能です。さらに、ヘッド本体の傾斜角度とXYステージの回転角度をそれぞれ±90°調整できるため、さまざまな欠陥をスピーディに捉えることができます。

2.　各種対物レンズと多彩な観察方法のワンタッチ切り替えにより、微細な欠陥も瞬時に捉える

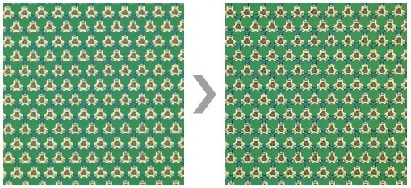

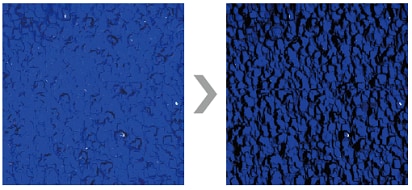

各種対物レンズはスライド式ノーズピース^*2によりワンタッチで交換可能です。多彩な観察機能を内蔵した電動ズームヘッドにより、明視野、暗視野、MIX、偏射、簡易偏光、微分干渉の計6種類の観察方法とコントラストUP機能をワンタッチで切り替え可能なため、欠陥の見逃しを防ぎ、微細な欠陥も瞬時に捉えます。例えば偏射観察とコントラストUP機能は、サンプル表面の凹凸や輪郭を強調できます。さらに多機能型コンソールにより、観察方法だけでなく、ズーム倍率、オートフォーカスやXY位置調整など、一連の操作をより直感的にすることで作業時間の大幅な短縮を実現しました。

*2 対物レンズを取り付けるアタッチメント。

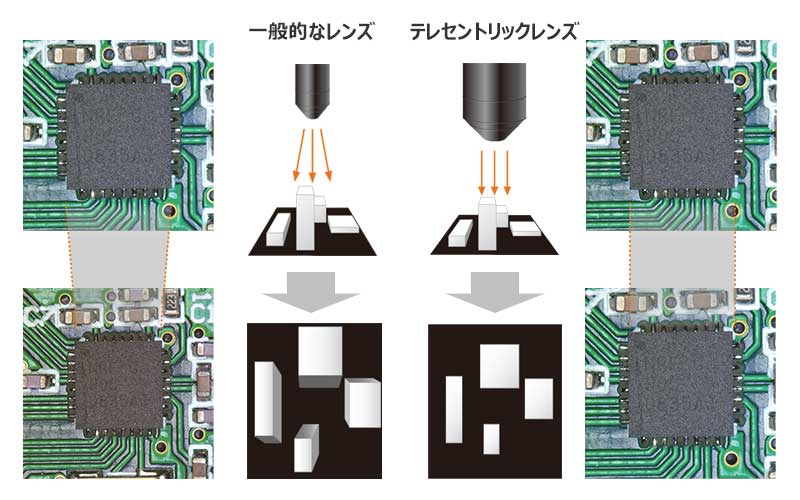

3.　テレセントリック光学系の採用により、全倍率での測定精度保証を実現

自動車や精密機器などのメーカーでは、安全性を証明するために、製品の規格を正確に測定・解析することが求められています。本製品は、高精度測定機にも採用されているテレセントリック光学系を搭載することで、全ての対物レンズで信頼性の高い測定が可能となりました。測定結果は国家標準につながるトレーサビリティー体系に準拠しており、正確さと繰り返し性の両方を保証します。製造から組み立て、設置調整、校正までの全てを自社で担うことによって、高い測定精度を実現しました。また、専門の技術者がお客様の使用環境下で校正を実施し、校正証明書や検査成績書を発行する体制も整備しています。これらにより、エビデンスとして活用できる測定結果を提供します。
